WTMS100中高壓開關柜無線測溫系統
中、高壓開關設備由于長期在高電壓、大電流和滿負荷的條件下運行，開關柜中的靜觸頭、隔離開關、電纜接頭、母線接頭等電氣連接點部位容易因接觸電阻過大或老化而發熱，使相鄰的絕緣部件性能劣化，大大縮短高壓開關的使用壽命，甚至導致?lián)舸龤Ф斐芍卮笫鹿剩绊懻麄€電力系統的正常工作。
雖然目前有光纖測溫、紅外測溫、基于Zigbee技術的無線測溫等多種測溫解決方案，但這些方案均無法實現中高、壓電氣聯接點部位的安全、連續、準確測溫。
針對傳統測溫方式的種種弊端，WTMS100中高壓開關柜無線測溫系統應運而生，并以其連續測溫、無需電池、安全可靠、現場顯示、功能強大、安裝方便的特點，成為顛覆傳統的新一代測溫解決方案。
產品特點
連續測溫
WTMS100一旦安裝，便可24小時不間斷測溫，真正實現在線連續測溫
無需電池
WTMS100的溫度傳感器采用德國原裝進口的被動感應式傳感器，無需電池驅動，消除了Zigbee技術中溫度傳感器所配電池可能發生爆炸的風險以及電池失效可能帶來的潛在風險。
安全可靠
WTMS100無需在被測點或相關支撐結構上連線，傳感器與接收設備之間實現徹底隔離，保障設備安全可靠運行，符合國家電網的相關安全規定。溫度監測終端采用封閉式鋁合金機殼，可以長期在電磁干擾環境復雜的的高壓柜環境中可靠工作。
現場顯示

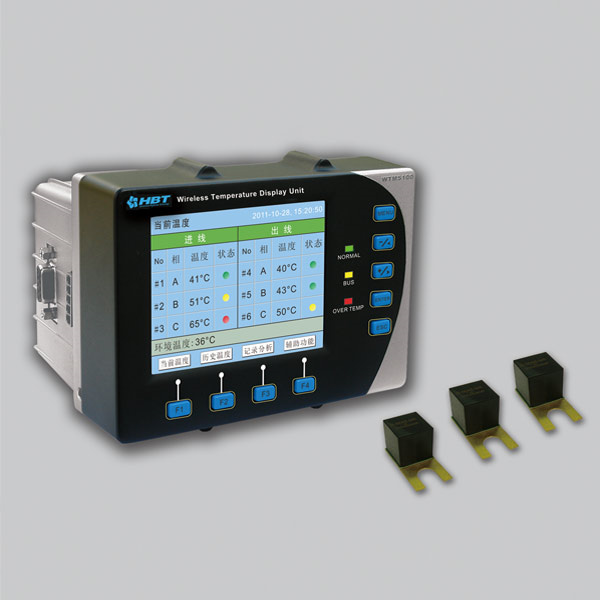

WTMS100可安裝于中高壓開關柜面板上，現場顯示6-18組電氣聯接點的實時溫度變化。顯示部分采用320X240點陣式彩色TFT LCD液晶中文顯示，圖文并茂，信息顯示直觀，操作和使用方便。
功能強大
采用32位嵌入式DSP微處理器，具備強大的數據處理能力和多接口通訊功能，可實現基于TCP/IP或無線的上位機通訊。本地100個報警歷史記錄，均具有時間標記。上位機報警歷史記錄沒有數量限制。溫度監測終端內置8M SRAM，可存儲6個溫度傳感器和一個環境溫度累計30天的監測數據(10分鐘存儲時間間隔)，可隨時方便地查看歷史數據，并可生成數據報表
安裝方便
WTMS100溫度測量、數據顯示單元分體式設計，既可組合安裝，亦可分開單獨安裝，螺栓固定的方式無需在開關柜門上開窗，老設備改造與新開關柜安裝均非常方便。

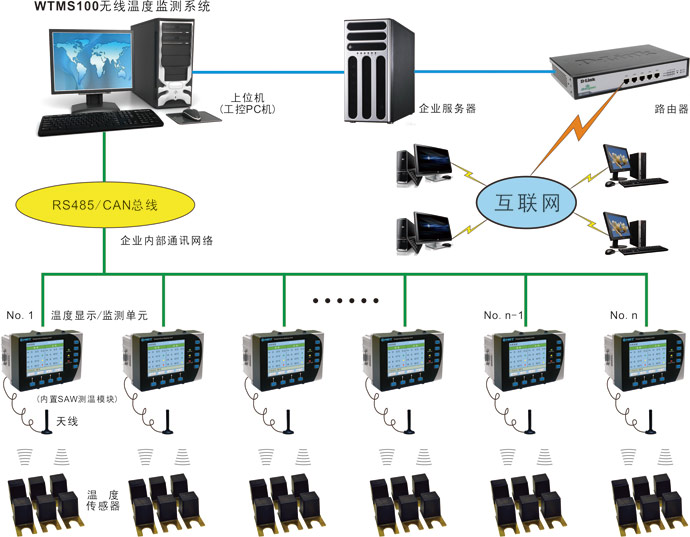

系統框架圖
